QJB3/8-400/3-740潜水搅拌器的详细资料

不锈钢潜水搅拌机原理相似、应用功能相似,具有搅拌污水、混合污泥,推动水体介质流动、防止污泥沉降,增加池底流速等功能。搅拌机一般是由电机直接驱动叶轮旋转的潜水机电装置,中、高转速,小直径、三叶片叶轮,主要应用于污水处理厂的厌氧池、缺氧池、调节池、选择池和污泥池;推流器是由电机直联减速机构,驱动叶轮旋转的机电一体化潜水装置,低转速,大直径、两叶片叶轮,主要应用于污水处理厂的曝气池即好氧池,有时也用于厌氧池、缺氧池。

  潜水搅拌机技术特点

  1、电机部件

  三相鼠笼式感应电机,绝缘等级F级、防护等级IP68;潜水式专业结构设计; 具有绝缘防护等级高、密封可靠、轴向短、效率高,噪音低的特点;

  2、潜水式微型减速机构

  潜水式微型减速机构,是小中心距、小齿轮模数、小箱体外形的二级传动紧凑型结构,并采用高强度材料,高加工精度,高标准装配等手段满足设计要求,达到了体积微型化、传动大扭矩化、性能高效化的技术性能。使传动更可靠、抗冲击性能更强、运营更经济。该结构技术的实施,极大地提升了产品的档次,不仅使推流器的总体积缩小了32%,机械效率提高了6.7%,而且有效地解决了使用寿命短,容易损坏、需经常维修更换的技术难题。

  3叶轮水力件

  高、中速搅拌机叶轮为后掠式三叶片,不锈钢材料,模具化成型,工装化制作,推力大、防缠绕、效率高。

南京兰江水处理设备有限公司是国内的水处理设备生产厂家,我们致力于环保事业的发展和生产,我公司的主打产品有,潜水搅拌机,双曲面搅拌机,污泥回流泵,和立式搅拌机,潜水曝气机,离心曝气机,回转式格栅除污机,WQ水泵等,为国内的环保事业贡献者属于自己的一份力量》

QJB3/8-400/3-740潜水搅拌器用途
  QJB系列潜水搅拌机和QJT系列潜水推流机是在瑞典飞力潜水电机密封技术的基础上自行研制开发成功的。经过多年的实践摸索,现已形成了混合搅拌和低速推流两大系列产品,因其在型式、结构和试验方法上的创新,使得该产品总体性能达到了国外同类产品的水平。

二、QJB3/8-400/3-740潜水搅拌器结构特点
  混合搅拌系列产品选用多极电机,采用直联式结构,能耗低,效率高;叶轮通过精铸或冲压成型,精度高,推力大,外型美观流畅,结构紧凑。
  低速推流系列产品采用摆线针轮减速机,配备功率小,转速低,叶轮直径大,服务面积广。叶轮由聚胺脂材料和铝合金铸成,强度高,耐腐蚀性强,除了具有搅拌的功能外还能外还兼有推流和创建水流的作用。
  潜水搅拌机的电机绕组为F级绝缘,防护等级为IP68。在污水厂的曝气系统中配合使用,可使系统能耗大大降低,且充氧量明显提高,能有效的防止沉淀。根据工艺要求,直联式潜水搅拌可配用导流罩。

QJB潜水搅拌机价格

QJT低速推流系列搅拌机

三、技术参数

潜水搅拌机及
推流机型号

电机功率
(kw)

额定电流
(A)

叶轮转速
(rpm)

叶轮直径
(mm)

推力
(N)





QJB008-260

0.85

3.1

710

260

156

QJB015-260

1.5

4.0

980

260

219

QJB022-320

2.2

7.9

740

320

582

QJB040-320

4

10.3

980

320

609

QJB025-400

2.5

8.6

740

400

800

QJB030-400

3

9.5

740

400

920

QJB040-400

4.0

12

980

400

1200

QJB040-615

4.0

14

480

615

1100

QJB055-615

5.5

18.4

480

615

1800

QJB075-615

7.5

27

480

615

2600

QJB100-615

10

32

480

615

2900

潜水搅拌机及
推流机型号

电机功率
(kw)

额定电流
(A)

叶轮转速
(rpm)

叶轮直径
(mm)

推力
(N)





QJT030-1100

3.0

7.4

115

1100

2410

QJT022-1400

2.2

4.9

42

1400

954

QJT030-1400

3.0

7.4

52

1400

1610

QJT040-1400

4.0

9.2

63

1400

2000

QJT030-1800

3.0

7.4

52

1800

2365

QJT040-1800

4.0

9.2

63

1800

2750

QJT030-2100

3.0

7.4

35

2100

1459

QJT040-2100

4.0

9.2

52

2100

1942

QJT055-2100

5.5

12.5

63

2100

2590

QJT040-2500

4.0

9.2

42

2500

2850

QJT055-2500

5.5

12.5

52

2500

3090

QJT075-2500

7.5

15

63

2500

4275


四、QJB潜水搅拌机价格型号说明





五、QJB(T)型潜水搅拌机用途及适用条件

混合搅拌系列潜水搅拌机适用于各种水处理
工艺和工业流程需要保持固、液二相或固、液、
气三相介质均匀混合反应的场所。




警 告!
潜水搅拌机须完全潜入水中工作,不能在易燃易爆和强腐蚀性的环境中工作!


六、潜水搅拌机选型注意事项
  为保证潜水搅拌机取得运行效果,请使用方提供如下资料;
  ◎运用目的;
  ◎池型及尺寸,包括水深;
  ◎搅拌介质的特性,包括粘度、密度、温度、及固体物含量等。

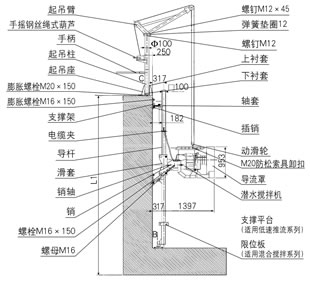

七、潜水搅拌机安装系统
  潜水搅拌机的专用安装系统可在无需排出池中污水的情况下,能快速安装和拆卸潜水搅拌机。
  当池深H<4米时建议采用安装系统Ⅰ。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节,而且在水平面内可绕导杆旋转的角度为±60°起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定,无需预留孔。
  当池深H>4米时建议采用安装系统Ⅱ,需在池底做一混凝土基础(或钢结构底座)。起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定,无需预留孔。安装系统Ⅱ用导向钢绳导杆,具有运输方便、现场安装简单等特点。该系统从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况,并有效改善了池深过深情况下,由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶(如图)的安装条件下更显得操作方便可靠。
  客户定货时,请提供池深H及池型图,以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢(或碳钢)制造。安装系统中除导杆或导向钢丝、起吊底座外,多台搅拌机可共用一套起吊装置(用户有特殊要录除外)。

八、安装注意事项
  ◎导杆或导向钢丝应与水平垂直,可采用铅锤校正;
  ◎吊钩在起吊潜水搅拌机时,叶轮端较水平面上应上仰5°-10°
  ◎通过起吊装置上的链条的调节,使得潜水搅拌机沿导杆或导向钢丝滑下过程中,起吊钩和潜水搅拌机的起吊处于同一垂直线上。





安装系统I

安装系统II
